Switchmatic 3
Elektronische drukschakelaar met uitgang voor droog contact voor bedieningspanelen.
SWITCHMATIC 3 is een elektronische drukschakelaar met geïntegreerde digitale manometer. Het kan het starten en stoppen van enkelfasige elektrische pompen tot 3 pk (2,2 kW) beheren. De uitvoering van de in- en uitschakeldruk kan eenvoudig en nauwkeurig worden ingesteld. De bedrading is identiek aan een conventionele elektromechanische schakelaar.

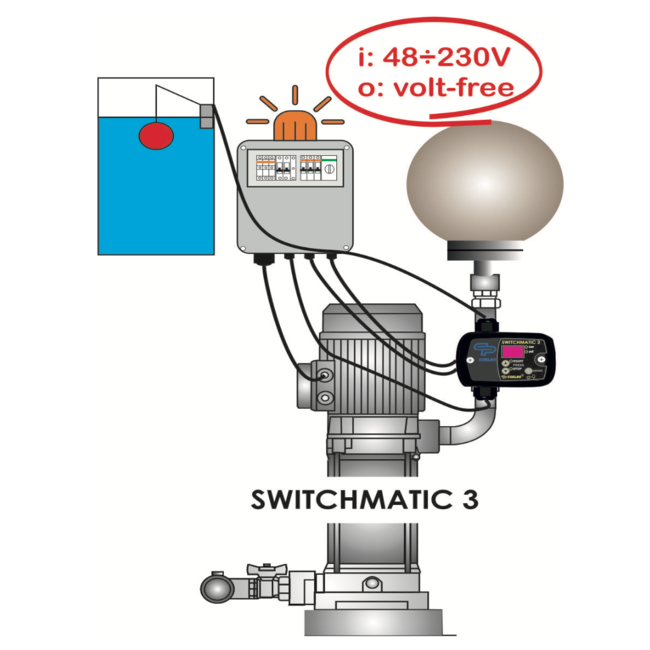

Door de droge contactuitgang is het ideaal voor het verzenden van een open / dicht-signaal naar een extern bedieningspaneel.
Deze unit bevat ook een potentiaalvrij contact voor het bewaken van de alarmen die op het scherm worden weergegeven.
OPERATIONELE KENMERKEN
- Droog contact uitgang voor bedieningspanelen.
GEREGISTREERD ONTWERP
- Potentiaalvrij contact voor het bewaken van de alarmen die op het scherm worden weergegeven als gevolg van onregelmatigheden of problemen van het systeem (alleen type Switchmatic 3A).
- ART-functie (automatische reset-test). Als het apparaat is gestopt vanwege de werking van het veiligheidssysteem tegen drooglopen, probeert de ART de pomp aan te sluiten, met een geprogrammeerde periodiciteit omdat de watertoevoer had kunnen worden hersteld.
- Slaapmodus met laag stroomverbruik.
- Binnendrukzender.
- Geïntegreerde manometer met onmiddellijke weergave in bar en psi.
- Gebruiksvriendelijk bedieningspaneel met 3-cijferig display, led-verlichting en drukknoppen. - Handmatige start.
- Twee werkingsmodi:
- Differentieel.
- Omgekeerd differentieel.
- EMC gecertificeerd en elektrische veiligheid gecertificeerd. - Voldoet aan RoHs en WEEE.

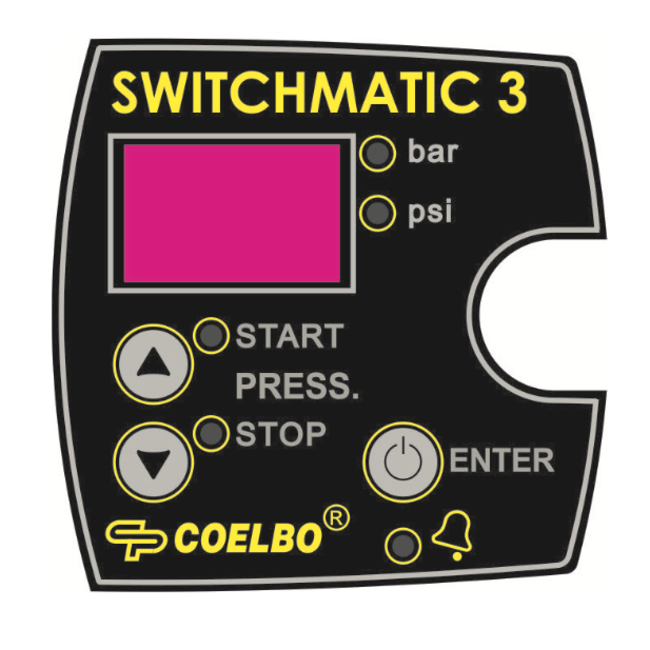

CONTROLEPANEEL
- 3 cijfers display:
- Bedrijfsmodus: Instantaneus-druk. - Instelmodus: in- en uitschakelen van de druk.
- Bar-psi led-lampjes (groen):
- Bedrijfsmodus: heldere bar of psi. - Pomp aan: knipperende bar of psi.
- Star-Stop Led (groen):
- Helder: weergegeven Drukstart of Drukstop. - Knipperend: Psart of Pstop instellen.
- Drukknoppen: Verhogen of verkleinen van de configuratieparameters.
- ENTER-knop:
- Handmatige start en stop.
- Bevestig de con guratiewaarde.
- Alarm rood licht: droogloop, snel cyclisch, druksensor.
